多场景X射线探测器选型与架构规划

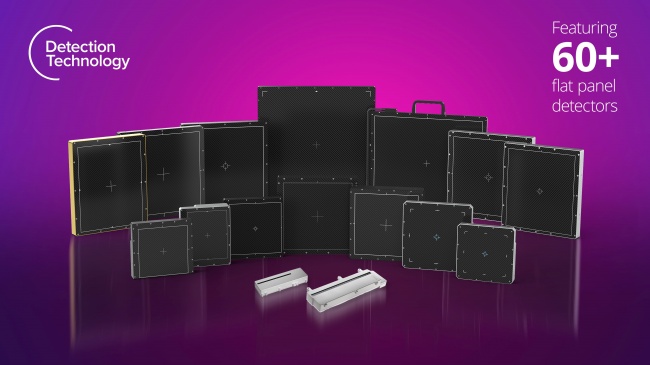

　　在高规格装备制造与精细化检测领域，X射线成像系统的探测器选型直接决定了整机设备的成像清晰度、检测节拍与全生命周期维护成本。DetectionTechnologyPlc作为全球知名的X射线探测器解决方案服务商，在工业、医疗、安防及兽用等关键赛道建立了涵盖不同技术路线的完整产品矩阵。面对纷繁复杂的下游应用，设备研发与采购团队往往需要在成像幅面、能量耐受、读出速率及经济性之间寻找平衡。深入厘清探测器底层技术与具体业务场景的匹配规律，不只有助于缩短系统集成周期，更能为设备制造商建立长期的技术护城河。

　　工业检测场景的探测器路线与性能权衡

　　现代工业检测覆盖了从微米级芯片封装到数十厘米厚壁压力容器的极宽动态范围，单一技术路线难以兼顾所有工业场景的穿透力与空间分辨率要求。在动力电池与储能电芯的高速在线探伤中，生产节拍通常以秒计算，探测器必须在高速连续运转中抑制运动伪影。非晶硅探测器在这一领域建立了坚实的基石，例如X-Panel4343aFQI-CSV-XM与X-Panel2530aFQI-CSV-XM凭借对350kV高能射线的耐受力和碘化铯闪烁体的高灵敏度，普遍部署于动力电池大电芯及模组的焊缝与异物检测工位。面对常规中小型电芯产线，比较高耐受160kV的X-Panel4343aFQI-CSV-X提供了较高性价比的集成选项。当产线检测速度进一步攀升，极片边缘微小毛刺与微气泡的识别需求催生了IGZO材料的应用，X-Panel4343zFDI-CSV-TG-M与X-Panel3030zFDI-CSV-TG-XM以优异的动态噪声控制和拖影抑制表现，有效满足了叠片错位和对齐度的超高速在线识别。针对电池保护组件与微型电芯的局部检测，小尺寸的X-Panel1515aFPI-CSV-M则在有限安装空间内提供了高分辨视场。

　　半导体封装与电子元器件检测对像素尺寸的要求更为严苛，任何亚微米级别的虚焊或桥连缺陷都关乎终端成品的可靠性。在该细分领域，84微米像素尺寸的IGZO平板X-Panel1313zFDI-CSV和X-Panel1818zFDI-CSV成为芯片与多芯片模组X光探伤的关键组件，其非常低噪声特性在微剂量条件下依然能呈现微米级细节。与此形成互补的是75微米像素尺寸的非晶硅探测器X-Panel1515aFPI-CSV，为中小尺寸电子部件提供了高稳定性的常规检测路径。针对长条状印刷电路板、柔性排线与长连接器的连续扫描工况，长条型结构的X-Panel1613aFDI-CSV简化了机械扫描轴的设计难度，而改配GOS-Plus闪烁体的X-Panel1613aFDI-GPG则明显增强了抗连续强辐射老化的能力，适合高负荷连续开机的工业批量检测环境。

　　面向铸造、航空航天构件及重工业装备的厚壁工件检测，高能X射线源的适配能力构成了选型的决定性门槛。在直线加速器和兆伏级探伤系统中，能够耐受高达16MV高能射线的X-Panel4343aFQI-CSV-XH与采用专属高能闪烁体的X-Panel4343aFQI-GPG-XH，有效解决了高能强辐射下的对比度衰减和材料快速老化难题。超宽超长幅面探测器X-Panel43108aFQI-GHC-TG-H内置铜滤片，支持单体大视野成像，使重型结构件无需多次分段拼接即可完成全景扫描，极大提升了大型结构件的探伤效率。超大单体面板X-Panel4386aFPI-GPG-TG-S和紧凑型高能平板X-Panel3030aFPI-CSV-H，则分别在450kV耐压和紧凑型移动高能探伤设备中找到了准确的工程定位。

　　常规无损检测构成了通用工业探伤的比较大基本盘，其选型逻辑侧重于成熟度与场景适应性。在常规工业NDT工位上，X-Panel4343aFQI-CSV与静态专属款X-Panel4343aFSI-CSV兼顾了标准化与采购预算，普遍服务于离线抽检与实验室拍片。对于管道焊缝原位复检与工件旋转动态观察，支持350kV动态X射线检测的X-Panel4343aFRI-CSV-M能够稳定捕捉动态缺陷演变。小型台式探伤设备则倾向于集成X-Panel2121aFDI-CSV，而汽车零部件与压铸件探伤线多将X-Panel3030aFPI-CSV-QG作为平衡视野与解析度的标准配置。

　　医学影像与诊疗装备的探测器适配逻辑

　　医疗设备制造对成像质量与患者辐射剂量的控制有着极为严格的法规标准，探测器不只要提供丰富的组织解剖层次，还必须在非常低剂量条件下保持高信噪比。在口腔医学与颌面外科领域，CBCT与全景扫描设备对动态帧率和几何失真极为敏感。采用IGZO技术的X-Panel2520zFOM-CSV-TG与X-Panel1717zFDM-CSV专为牙科全景及小型CBCT设计，结合低剂量算法和无铅结构定制，在控制辐射的同时呈现出清晰的牙周微结构。基于CMOS线性结构的X-Panel2301cFXM专攻全景扫描与头影测量，超过50帧的高速采集能力能够完美贴合圆弧扫描轨迹并抑制几何畸变，而非晶硅静态平板X-Panel3025aFSM-CSV则在经济型头影设备中保持着长期的稳定性。

　　术中影像与外科引导设备对探测器的动态响应和数据传输带宽提出了更高要求。移动式C形臂设备主流选配的X-Panel2323zFDM-CSV-TG搭载万兆高速网口，配合IGZO面板实现高帧率动态X射线检测，有效消除了术中器械移动时的视觉拖影。大尺寸的X-Panel3030zFDM-CSV-TG-X兼具术中连续2D与术中3D断层扫描功能，为复杂骨科手术提供了术中即时评估手段。对于既有影像增强器的数字化升级与经济型C臂开发，经典非晶硅型号X-Panel2121aFDM-CSV与X-Panel3030aFPM-CSV-QG凭借出色的机械电气兼容性，明显降低了设备更新与装调门槛。

　　在移动放射与床旁诊断场景中，探测器的便携性与抗冲击能力直接决定了医护人员的操作效率。4343标准幅面的X-Panel4343aPSM-CSV-X是床旁胸片与常规体检DR的关键型号，而优化了面板厚度与机身自重的X-Panel3543aPSM-CSV大幅减轻了医护人员手持转运的体力负荷。X-Panel4343aPRM-CSV进一步拓展了移动DR的临床适用范围，实现了单台设备应对多种检查需求的灵活性。

　　针对胃肠造影、介入放射学及放疗引导等专业领域，探测器的抗疲劳度与辐射硬度至关重要。专属平板X-Panel4343zFPM-CSV-TG与X-Panel4343zFDM-CSV-TG凭借大动态范围和非常低噪声基底，有效遏制了长时间连续检测下的噪点累积，为精细血管形态与微小病灶的辨识提供了可靠支撑，X-Panel4343aFRM-CSV则为常规DR系统提供了经久耐用的经典方案。在放疗引导领域，由于探测器长期暴露在加速器强射线下，采用高耐辐照GOS闪烁体的X-Panel3030aFQM-GPG-H与X-Panel4343aFQM-GPG-UH能够在较高能量环境下延缓性能衰减，配合高对比度非晶硅型号X-Panel3030aFQM-CSV-H和X-Panel4343aFQM-CSV-UH，能够清晰识别放疗靶区边缘与骨性解剖标记。

　　在临床诊断的关键设备医疗CT方面，系统级探测器模块的集成度直接决定了整机的排数定义与采集速度。模块化即插即用型X-ACE64探测器精细适配主流64排高速低剂量扫描仪，满足大通量体检与急诊检查的成像要求。针对普及型医疗机构的配置需求，X-ACE16/32为16排与32排CT系统提供了高集成度的经济型方案。面向超高规格CT系统的研发，X-Tile模块则以标准化的空间拓展架构，为超多排CT系统的通道拼接提供了稳健的物理基础。

　　公共安防与大通量检查的线阵及CT方案

　　交通枢纽、物流园区与边境口岸的安防检查，对设备检测速度与自动化识别能力的要求处于行业前沿。传统2D安检正逐步向断层扫描升级，以解决箱包内复杂物品重叠遮挡造成的识别盲区。AuroraCT作为即插即用型安检CT探测器子系统，集成了标准多通道探测板、关键控制单元及配套算法库，不只大幅缩短了三维行李安检通道设备的上市周期，还为自动危险品识别算法预留了底层数据接口。

　　在货运车辆、大件托运包裹以及大通量物流传送系统中，线阵探测器因其出色的线性几何精度和极宽的扫描适应性而占据关键地位。AVA系列线阵探测器以模块化架构覆盖了从入门级城市安检到超高速航空行李检测的全谱系应用，其搭载的时间延迟积分技术在矿石高速分选与高精度无损探伤中表现优异。针对便携式排爆作业，轻量化高分辨的X-ScanF能够精细刻画微型引信和复杂引线结构，避免排爆处置中的误判风险。

　　面向超大通道车辆检测与集装箱快速通关，X-ScanH提供了涵盖探测模组、信号采集硬件及通信协议的完整数字链路，有效抵抗室外恶劣气象条件下的电磁与温湿度干扰。优化了数据吞吐速率的X-ScanU则专为高通量电商分拣中心量身定制，与高速流水线保持严格同步采集。此外，标准化紧凑模块X-ScanC、X-ScanM、X-ScanP、X-ScanT01及X-ScanT02，满足了不同机械结构尺寸下快速安装与灵活部署的工程需求。作为重载集装箱与车辆快检的典范方案，X-Cargo实现了单能模式下高达70公里每小时、双能模式下36公里每小时的高速无感扫描，其2.3毫米像素间距配合±8个光电二极管行，为后端物质识别算法提供了高保真原始数据，且单块控制板即可管理多达80个探测器，无镉化设计亦多方面符合国际环保规范。

　　伴随宠物医疗与现代畜牧诊疗的精细化发展，兽医临床对高性价比X射线设备的需求持续攀升。针对宠物医院大中型犬类与经济类畜禽的骨骼、胸腔静态拍片，4343标准画幅的X-Panel4343aPSM-CSV成为主流动物DR设备的推荐探测器，其优异的图像均匀度能够准确分辨小动物软组织层次。而在小动物外科手术与骨科复位过程中，动态平板X-Panel3030aFPM-CSV-QG能够实时输出清晰流畅的X射线检查画面，为兽医精细定位内固定物位置提供了可靠的术中影像引导。

　　全生命周期工程配套与综合成本考量

　　探测器本身的物理参数只构成整机开发的基础条件，将探测器高效融入整机系统并确保其长期稳定工作，依赖于系统级的工程配套与全生命周期服务支撑。面对工业与医疗设备严苛的多样化诉求，DetectionTechnologyPlc通过一站式定制化解决方案，支持整机研发团队根据设备功能定位、射线能量段、图像刷新率及整机物料预算，灵活选择非晶硅、氧化铟镓锌或互补金属氧化物半导体等差异化技术路线。在系统开发前期，通过闪烁体材质与厚度的科学匹配、定制化物理滤片的几何调谐、标准通信接口协议的快速适配以及专有降噪校准算法的联合调试，能够帮助设备制造商大幅降低前期样机验证的试错成本。

　　设备投放市场后的持续运行效率与维保支出，同样是采购决策中的关键经济指标。基于myDT+全生命周期服务体系，设备厂商能够在试运行、现场装调、常规巡检乃至退役回收的全过程中获得工程支持。结合7乘24小时在线技术响应、专业故障模式分析、本地化维保备件仓储以及关键部件延保方案，制造企业能够有效控制设备在客户端的意外停机时间。这种由硬件底层延伸至系统集成与长期运维的技术闭环，使得探测器的选型超越了单纯的单一元器件采购，转化为支撑整机产品长效竞争力的重要战略实践。

　　对于设备制造商的工程决策者而言，X射线探测器的选型绝非参数数值的简单罗列与单价对比，而是应用场景、射线物理特性、机械结构空间及综合服务能力的多权益保护衡。从锂电精密探伤到超高能重型工业无损检测，从微剂量临床诊疗到海量物流快速安检，清晰的技术分工与明确的场景界定为设备的快速迭代提供了清晰的实施路径。在确定探测器型号时，结合真实工况进行成像模拟与样品实测，并建立覆盖全产品周期的工程支持机制，将是确保整机设备兼具技术领先性与商业成功率的必由之路。
